凸輪式刮板流量計

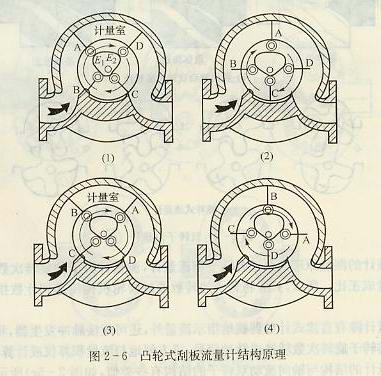

在圖2-6所示的凸輪式刮板流量計中，流量計計量室（由流量計殼體與內轉子圓筒組成的圓環）內有A、B、C、D兩對可
隨內轉筒轉動和徑向滑動的刮板。兩隊刮板的徑向滑動由凸輪控制，徑向連結的兩個刮板A、C和B、D的頂端之間的距離
為一定值。
當有流體通過流量計時，在流量計進出口流體的差壓作用下，推動刮板與轉子旋轉。到圖2-6（1）的狀態，刮板A和D由
凸輪控制全部伸出轉子圓筒，與計量室內壁接觸，形成密封的“斗”空間（計量室），將進口的連續流體分隔出一個單
元體積。此時，刮板C和B則全部收縮到轉子圓筒內。在流體差壓的作用下，刮板和轉子繼續旋轉到（2）的狀態，刮板A
仍為全部伸出狀態，而刮板D 則在凸輪控制下開始收縮，將計量室中的流體排向出口。在刮板D開始收縮的同時，刮板B
開始伸出。當旋轉到狀態（3）時 ，刮板D全部收縮到轉子圓筒內，而刮板B由凸輪控制全部伸出轉子圓筒與計量室內壁
接觸，B、A之間形成密封空間，將進口的連續流體又分隔出一個單元體積。旋轉到狀態（4）時，隨著刮板A開始收縮，
計量室內的流體有開始排向出口。接著依次是刮板C、B和D、C形成密封空間，然后回復到狀態（1）由刮板A、D形成密
閉空間，轉子旋轉一周，共有4個單元體積的流體通過流量計。只要記錄轉子的轉動次數N，同樣可以用公式V=4Nv來表
示通過流量計的流體總量。也可以用三對刮板組成流量計。
