爐溫測試儀在smt行業的應用
2017-11-06 17:55:43 瀏覽量：1647
SMT是表面組裝技術(表面貼裝技術)(Surface Mount Technology的縮寫)，是目前電子組裝行業里流行的一種技術和工藝。
回流焊爐
回流焊又稱“再流焊”或“再流焊機”或“回流爐”（Reflow Oven）,它是通過提供一種加熱環境，使焊錫膏受熱融化從而讓表面貼裝元器件和PCB焊盤通過焊錫膏合金可靠地結合在一起的設備。根據技術的發展分為：氣相回流焊、紅外回流焊、遠紅外回流焊、紅外加熱風回流焊和全熱風回流焊。另外根據焊接特殊的需要，含有充氮的回流焊爐。
測試現場
因?yàn)殄a膏的成分不同，每種型號的錫膏都有對應的工藝。對升溫段，恒溫段的時間范圍各有要求。
達不到溫度、時間要求的，會造成元器件“虛焊”，達不到焊接要求，產品為不良品。超過溫度、時間要求的，可能會對元器件造成損傷。

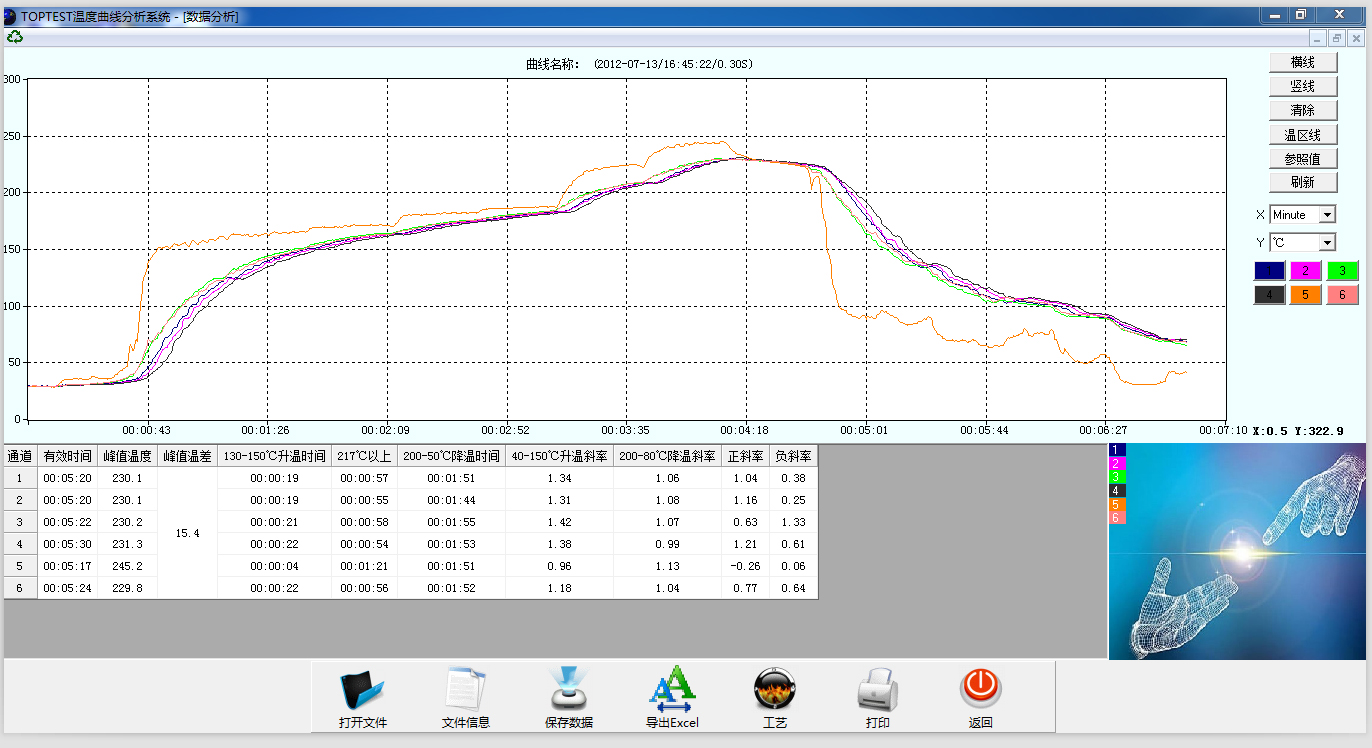

我們的爐溫測試儀可以全程檢測整個焊接的制成，并通過專門的軟件分析出各個工藝段的具體時間。對照標準工藝，來鑒定此次生產有無達到工藝標準。
運用爐溫測試儀一則可以檢測生產工藝是否達標，二則可以通過實際測量的數據，進行生產工藝的微調控，以達到控制生產成本，提高生產效率的目的。

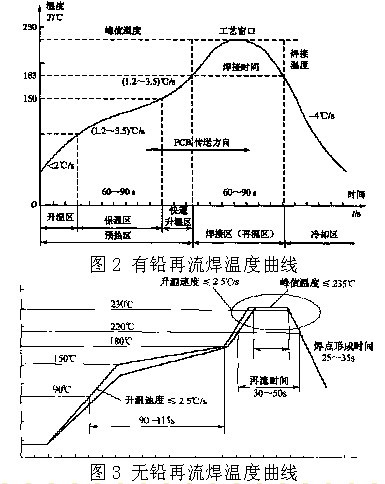

回流焊分析曲線實例
